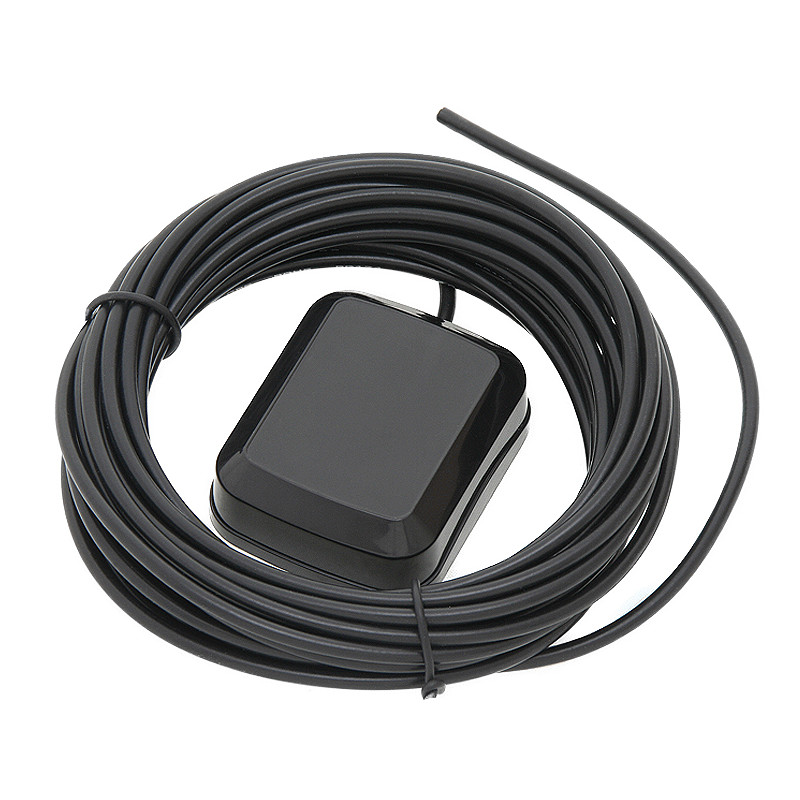

GPS-antennen kan monteras både inuti (till exempel på vindrutan) och utanpå bilens kaross med hjälp av en mycket stark magnet placerad i höljet. Placering av antennen utanpå bilen resulterar i bättre mottagning av signalen som överförs från satelliten. Följande specifikation garanterar antenntillverkningens kvalitet. Enhet känslig för elektrostatiska urladdningar - försiktighetsåtgärder bör iakttas. Strömkaraktäristik (Antenn) • Frekvensområde 1575,42 MHz ± 1,02 MHz • V.S.W.R 1,5:1 3 Bandbredd > 10 MHz • Impedans 50 ohm • Förstärkning 5 dBic • Polarisation RHCP Lågbrusförstärkare • Frekvensområde 1575,42 MHz ± 1,02 MHz • Spänning DC 3 – 5 V • Förstärkning 28 dB • Avskurna områden ≥ 25 dB (frekvensområde +100 MHz) ≥ 40 dB (frekvensområde -100 MHz) • V.S.W.R. utgång 1,5 6 NSR 1,2 • Strömstyrka DC 10,5 mA Generellt (inklusive anslutning) • Frekvensområde 1575,42 MHz ± 1,02 MHz • V.S.W.R. utgång 1,5 • Förstärkning 26 dBic • Impedans 50 ohm Material • Antenn - Dielektrisk keramisk komponent • PCB - FR4 • Skärmelement - Förzinkad stål • Kabel - RG174, Dämpning: 1,3 dB/m, Längd - 5005 cm • Mått 49,5 x 40,2 x 15,5 mm 0,5 mm Miljövillkor • Drifttemperatur -25°C ~ +65°C • Förvaringstemperatur -45°C ~ +86°C • Skyddsklass IP67
