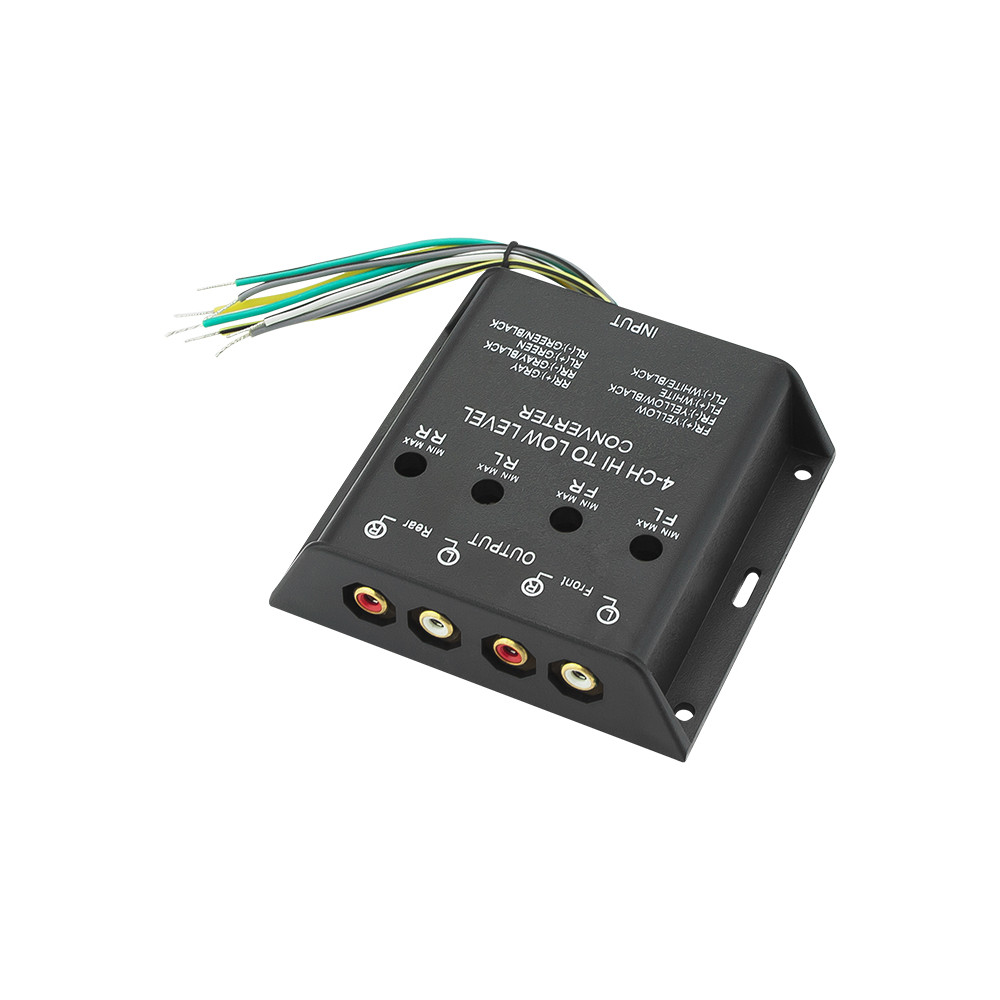

0275 - Ljudsignalnivåkonverterare 4 kanaler

Omvandlare för ljudsignalnivå med 4 kanaler. Omvandlaren garanterar högkvalitativt utgångssignal. Extremt hållbart, motståndskraftigt mot överhettning. (Högfrekvent utgång - högtalare utgång) (Lågfrekvent utgång - förstärkare utgång) Tekniska data: Överföringsförhållande från 3,6:1 V (ingång) max 14V. Passar till radioapparater med max 40W (musik) per kanal och minst 5W (musik) per kanal. Anslutning: Ingång 8 lösa kablar. Utgång 4 RCA-ingångar förgyllda. Montering: 1. Ställ in potentiometerknapparna på minimum. 2. Anslut kablar: - grön kabel till vänster bakre högtalare + - grön kabel till vänster bakre högtalare - - grå kabel till höger bakre högtalare + - grå kabel till höger bakre högtalare - - vit kabel till höger främre högtalare - - vit kabel till höger bakre högtalare - - gul kabel till höger främre högtalare - - gul kabel till höger bakre högtalare - 3. Starta radion genom att mata in extern signal på kablar. 4. Justera potentiometrarna till rätt signalvärde.
