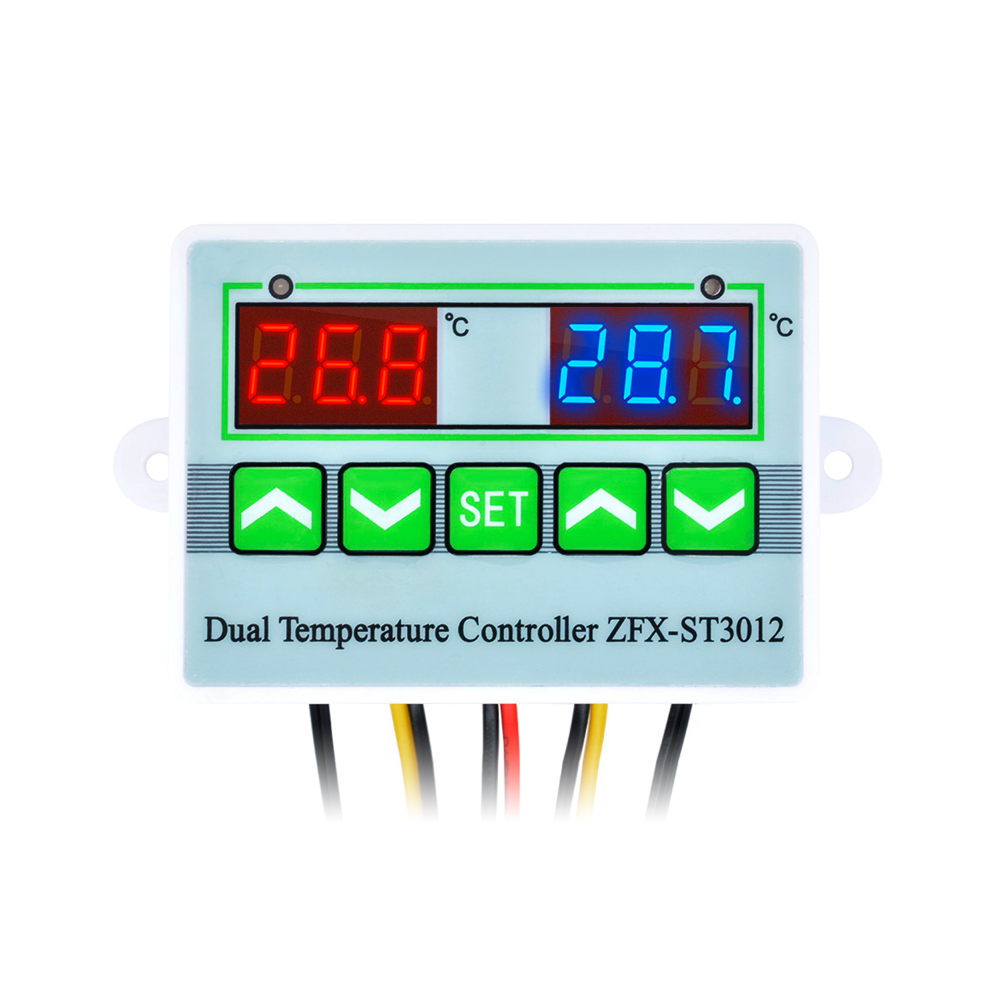

Termostat 230V ZFX-ST3012 Termostat 230V ZFX-ST3012

PARAMETRY OCH EGENSKAPER FÖR PRODUKTEN Det är två oberoende termostater med separata sensorer, i en styrenhet. Regulatorn är avsedd för automatisk temperaturreglering på två platser och enheter. Enkel och intuitiv användning. Enheten har inbyggt minne för inställningar. Vid frånkoppling av termostatens strömförsörjning behöver den inte programmeras om. Tydliga LED-lampor visar när reläet är aktiverat och larmet är igång. Enheten har ett larm för temperaturöverskridande av den nedre eller övre gränsen. Larmet signaleras med ljud samt en blinkande diod. Ingångsspänning (strömförsörjning): AC 230V, termostaten kräver ingen strömförsörjning. Reläkontaktens belastning: 5A vid AC 230V Temperaturmätning: -50°C - +110°C Temperaturmätningsupplösning: 0,1°C Temperaturuppdateringsfrekvens: 0,5s (mycket snabb) Temperaturmätningssond: vattentät (rostfritt stål) Använd sensor: NTC10k/343S Sondkabelns längd: 95cm (längre kablar finns tillgängliga) Övriga kabels längd: cirka 20cm Sondens diameter: 4mm Sondens längd: 20mm Display: 2x LED 3 siffror Displayfärg: röd Färg på signalerande LED: grön/röd (relä/larm) Mått på höljet utan fästen: 76 x 55 x 31mm Avstånd mellan monteringshål: 88mm Arbetstemperatur: 0°C - 50°C Vikt: 100g Anslutningsbeskrivning och bruksanvisning nedan på bilderna. Bruksanvisning Termostat 2 (knappar 'upp' och 'ner' under höger display) programmeras på samma sätt som termostat 1 (knappar 'upp' och 'ner' under vänster display). Inställning av temperatur för termostat 1: Tryck på SET en gång, och använd sedan knapparna 'upp' och 'ner' för att ställa in temperaturen (håll in knappen för att snabba på temperaturändringen). Inställning av temperatur för termostat 2: Tryck på SET två gånger, och använd sedan knapparna 'upp' och 'ner' för att ställa in temperaturen (håll in knappen för att snabba på temperaturändringen). MENY för termostat 1: Tryck på SET en gång, och håll sedan in SET i 2 sekunder för att komma in i MENYN. MENY för termostat 2: Tryck på SET två gånger, och håll sedan in SET i 2 sekunder för att komma in i MENYN. Använd knapparna 'upp' och 'ner' för att välja en av flera funktioner tillgängliga i MENYN. MENY (inom parenteser är inställningsintervallen): HC - Värme 'H' / Kyla 'C'. D - temperaturskillnad i °C mellan inställd temperatur och reläaktiveringstemperatur (1-30°C). LS - låg temperaturlarm (från -50°C till +109°C). Larmet signaleras med ljud, blinkande röd LED och visar '-L-' på displayen. HS - hög temperaturlarm (från -49°C till +110°C). Larmet signaleras med ljud, blinkande röd LED och visar '-H-' på displayen. CA - temperaturvisningsjustering (kalibrering) (från -10°C till 10°C). PT - reläaktiveringstidsfördröjning (0-10 min) Tryck på SET för att välja rätt funktion, och använd sedan 'upp' och 'ner' för att ändra värdet. Tryck på SET för att återgå till funktionsvalet. Efter 5 sekunders inaktivitet (oavsett var i MENYN), sparar enheten inställningarna och återgår till att visa temperaturen. Den blinkande röda LED-dioden indikerar tidsnedräkningen för PT-fördröjningen.
